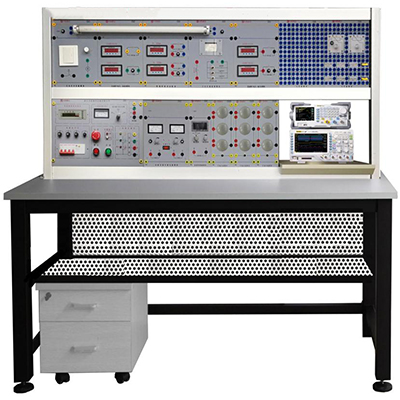

GLCG-DG-2A  equipamentos de formação elétrico e eletrónico

Ⅰ.Visão Geral

O equipamento de formação elétrica e eletrónica de tipo aberto GLCG-DG-2A é uma nova geração de equipamentos experimentais avançados lançados pela nossa empresa. Este equipamento de formação considera plenamente a situação atual e as tendências de desenvolvimento do ensino prático, combinando experiências virtuais e reais, de verificação, abrangentes, inovadoras, abertas e autónomas para melhorar a capacidade prática e a capacidade de inovação dos alunos. O produto apresenta um design elegante, um desempenho estável e fiável, sendo mais adequado para que os clientes possam configurar e selecionar com flexibilidade, de acordo com as características das suas próprias escolas e cursos.

Ⅱ. Indicadores técnicos e de desempenho

Este equipamento inclui os seguintes componentes: módulo de potência, módulo de instrumento de teste, testador multifuncional para componentes elétricos e eletrónicos, módulo de experiência básico de circuito, módulo de experiência de circuito CA, circuito magnético e transformador, módulo de experiência elétrica de baixa tensão, módulo de experiência de circuito analógico e módulo de experiência de circuito digital, e está equipado com fios de ligação experimentais correspondentes.

1. Fonte de alimentação: CA trifásica padrão de cinco fios de 380 V±10%, 50 Hz; Capacidade do dispositivo: ≤1,5 kVA

2. Módulo de potência

Fornece alimentação CA trifásica ajustável de 0 a 450 V e também pode obter alimentação monofásica ajustável de 0 a 250 V (equipado com um regulador de tensão autoacoplado de ligação axial trifásica). A saída de alimentação CA ajustável possui tecnologia de proteção contra sobrecorrente, que pode proteger automaticamente contra sobrecorrente fase-fase, linha-linha e curto-circuito direto. A alimentação trifásica passa pela chave seletora e contactor para o transformador de isolamento e, em seguida, pela saída do regulador de tensão trifásico, de modo a que a saída seja isolada da rede elétrica, o que desempenha um papel protetor para a segurança pessoal; dispositivos de proteção contra fugas de tensão e de corrente são necessários para a proteção contra fugas.

3. Módulo do instrumento de teste

(1) Contador multifuncional monofásico inteligente de cinco dígitos

Corrente CA: 0,0000 a 5,0000 A; Tensão CA: 0,0000~500,00V, precisão de medição de 0,5 níveis, comutação automática de gama completa. O medidor apresenta inicialmente a potência ativa. Ao premir os botões no painel, são apresentados parâmetros como a tensão CA, corrente CA, potência ativa monofásica, potência reativa monofásica, fator de potência, frequência, propriedades de carga (V/V/C), etc.

(2) Voltímetro digital CA inteligente de cinco dígitos

Visor digital LED de alta visibilidade de cinco dígitos, gama de medição: 0,0000~500,00V, com comutação automática de velocidades, regulação de gama arbitrária e função de mudança manual de velocidades. A gama pode ser definida arbitrariamente dentro da gama de 0~500,00V para garantir a precisão da medição, com alarme de sobre-gama, indicação LED e proteção. A gama manual está inicialmente definida para 2V, 20V, 200V e 500V. A precisão da medição é de 0,5 níveis. Concebido com um chip de medição digital DSP dedicado e tecnologia de microprocessador, possui proteção contra desligamento e circuito de monitorização.

(3) Amperímetro digital CA inteligente de cinco dígitos

Visor digital LED de alta visibilidade de cinco dígitos, gama de medição: 0,0000~5,0000A, com mudança automática de velocidades, ajuste arbitrário da gama e função de mudança manual de velocidades. A gama pode ser definida arbitrariamente dentro da gama de 0~5,0000A para garantir a precisão da medição, com alarme de sobre-gama, indicação LED e proteção. A gama manual está inicialmente definida para 200mA, 2A, 5A. A precisão da medição é de nível 0,5. Concebido com chip de medição digital DSP dedicado e tecnologia de microprocessador, com proteção contra desligamento e circuito de monitorização.

(4) Voltímetro CC inteligente de cinco dígitos

Visor digital LED de alta visibilidade de cinco dígitos. Gama de medição: 0,0000~500,00V, com mudança automática de velocidades, regulação arbitrária da gama e função de mudança manual de velocidades. A gama pode ser definida arbitrariamente dentro da gama de 0~500,00V para garantir a precisão da medição, com alarme de sobre-gama, indicação LED e proteção. A gama manual está inicialmente definida para 2V, 20V, 200V e 500V. A precisão da medição é de 0,5. Foi concebido com um chip de medição digital DSP dedicado e tecnologia de microprocessador, e possui proteção contra desligamento e um circuito de monitorização.

(5) Amperímetro CC inteligente de cinco dígitos

Visor digital LED de alta visibilidade de cinco dígitos. Gama de medição: 0,0000~2000,0mA, com mudança automática de velocidades, regulação arbitrária da gama e função de mudança manual de velocidades. A gama pode ser definida arbitrariamente dentro da gama de 0~2000,00mA para garantir a precisão da medição, com alarme de sobre-gama, indicação LED e proteção. A gama manual está inicialmente definida para 20 mA, 200 mA e 2000 mA. A precisão da medição é de 0,5. Foi concebido com um chip de medição digital DSP dedicado e tecnologia de microprocessador, além de possuir proteção contra desligamento e um circuito de monitorização.

4. Módulo de fonte de alimentação de tensão e corrente constantes CC

Utiliza um ponteiro ou um instrumento digital de três dígitos e meio para apresentar a tensão e a corrente de saída. Pode gerar dois grupos de fontes de tensão constante ajustáveis independentes de 0-30 V/1 A e um grupo de fontes de corrente constante ajustáveis independentes de 0-200 mA, todas com funções de proteção contra sobrecarga, curto-circuito e autorrecuperação. A fonte de tensão constante ajustável é continuamente ajustável sem inclinação, e a saída possui proteção contra curto-circuitos a longo prazo e função de autorrecuperação. A fonte de corrente constante ajustável está dividida em três classes: 2 mA, 20 mA e 200 mA, com uma potência máxima de saída de 15 W, a partir de 0 mA, com uma precisão de ajuste de 1%, estabilidade de carga ≤5 × 10-4, taxa de variação nominal ≤5 × 10-4, com funções de proteção contra circuito aberto e curto-circuito de saída.

5. Módulo de experiência básico de circuito

Todos os módulos de experiências básicas de circuitos adotam o design de blocos de construção. Os blocos de construção estão equipados com resistências, potenciómetros, condensadores, indutores, circuitos integrados, conectores, tomadas de teste, pontes de curto-circuito e outros dispositivos, bem como módulos de ligação e teste de componentes de circuitos, que podem realizar as seguintes experiências básicas de circuitos:

1) Medição e análise de erros de instrumentos elétricos habitualmente utilizados;

2) Métodos de redução de erros e alargamento do alcance dos instrumentos;

3) Mapeamento das características tensão-ampere dos elementos do circuito e medição das características externas da fonte de alimentação;

4) Investigação sobre fontes de tensão, fontes de corrente e suas transformações equivalentes na fonte de alimentação;

5) Experiência da lei de Kirchhoff e do princípio da sobreposição;

6) Experiência com os teoremas de Thevenin e Norton;

7) Estudo das características das fontes controladas;

8) Determinação das características de impedância dos componentes R, L e C;

9) Teste de resposta de circuitos de primeira e segunda ordem;

10) Estudo de circuitos ressonantes série R, L e C;

11) Estudo de rede passiva de duas portas.

6. Módulo experimental de circuito CA, circuito magnético e transformador

Equipado com resistências, condensadores, indutores, lâmpadas, lâmpadas fluorescentes, interruptores, balastros, arrancadores, indutores mútuos de circuito magnético, transformadores, conectores, tomadas de teste, pontes de curto-circuito e outros dispositivos, bem como componentes de ligação e teste de circuitos, podem ser realizadas as seguintes experiências com circuitos CA:

1) Pesquisa de fasores de circuitos CA sinusoidais em regime permanente;

2) Medição de tensão e corrente de circuitos CA trifásicos;

3) Medição de potência de circuitos trifásicos;

4) Medição da sequência de fases de circuitos trifásicos;

5) Aplicação de transformadores;

6) Pesquisa em circuitos de indutância mútua, etc.

7. Módulo experimental elétrico de baixa tensão

Equipado com contactores CA, relés térmicos, botões, conectores, tomadas de teste, pontes de curto-circuito, circuitos principais de tirístores trifásicos, circuitos de disparo de tirístores trifásicos, módulos experimentais de controlo de velocidade do motor e outros componentes ou conjuntos, podem ser realizadas as seguintes experiências elétricas e de eletrónica de potência de baixa tensão:

1) Controlo de avanço gradual e autobloqueio de motores assíncronos trifásicos de gaiola de esquilo;

2) Controlo de avanço e retorno de motores assíncronos trifásicos de gaiola de esquilo.

8. Fornece gerador de forma de onda arbitrária DDS

(1) Potenciómetros digitais de frequência e amplitude com ajuste contínuo, sem interruptor seletor de banda de frequência e interruptor de atenuação.

(2) Visor de cristal líquido a cores TFT de alto brilho de 3,2 polegadas, exibindo simultaneamente formas de onda de saída de dois canais. Frequência de saída: 0,0000~10MHz, resolução mínima de frequência até 10uHz: amplitude de saída de 0~20VP-P, resolução mínima de amplitude até 10mV.

(3) Tipo de sinal: onda sinusoidal, onda triangular, onda quadrada, onda retangular, onda dente de serra, onda arbitrária, etc.:

(4) Parâmetros ajustáveis: ajuste do ciclo de trabalho, ajuste da atenuação, ajuste da polarização CC de -100%~+100%, ajuste da diferença de fase, ajuste da frequência, ajuste da amplitude, etc.:

(5) Com funções de medição de frequência, medição de período, medição de largura de pulso positiva e negativa, medição de ciclo de trabalho e contagem:

(6) Com função de comunicação, protocolo de comunicação totalmente aberto, pode ser controlado por PC, editando formas de onda arbitrárias no PC e baixando-as para a forma de onda de saída do instrumento.

9. Módulo Experimental de Circuito Analógico

Equipado com dispositivos eletrónicos, módulos de expansão experimental, conectores, tomadas de teste, pontes de curto-circuito, circuitos integrados de circuitos analógicos correspondentes e outros componentes, permite a realização das seguintes experiências com circuitos eletrónicos:

1) Amplificador valvulado simples com emissor comum a transístor;

2) Amplificador valvulado de efeito de campo;

3) Amplificador com feedback negativo;

4) Seguidor de emissor;

5) Amplificador diferencial;

6) Teste de índice do amplificador operacional integrado;

7) Aplicação básica do amplificador operacional integrado (I) - circuito operacional analógico;

8) Aplicação básica do amplificador operacional integrado (II) - processamento de sinal (filtro activo);

9) Aplicação básica do amplificador operacional integrado (III) - processamento de sinal (comparador de tensão);

10) Aplicação básica do amplificador operacional integrado (IV) - processamento de sinal (gerador de forma de onda);

11) Oscilador sinusoidal RC;

12) Oscilador sinusoidal LC;

13) Montagem e depuração do gerador de sinais de funções;

14) Oscilador controlado por tensão;

15) Amplificador de potência de baixa frequência (I) - amplificador de potência OTL;

16) Amplificador de potência de baixa frequência (II) - amplificador de potência integrado;

17) Fonte de alimentação regulada em CC (I) - fonte de alimentação regulada por transístor em série;

18) Fonte de alimentação regulada em CC (II) - regulador de tensão integrado;

19) Circuito retificador controlado por tirístores;

20) Experiência de aplicação - circuito de monitorização e controlo de temperatura.

10. Módulo de experiências com circuito digital

Equipado com dispositivos eletrónicos, módulos de expansão experimental, conectores, tomadas de teste, pontes de curto-circuito, circuitos integrados de suporte a circuitos digitais e outros componentes, pode realizar as seguintes experiências com circuitos eletrónicos:

1) Características de comutação dos transístores, limitadores e garras;

2) Teste de função lógica e parâmetros de portas lógicas integradas TTL;

3) Teste de função lógica e parâmetros de portas lógicas integradas CMOS;

4) Teste e aplicação de portas TS e OC;

5) Determinação do desempenho e dos parâmetros de diferentes séries de chips TTL;

6) Teste de capacidade de acionamento do circuito de porta;

7) Experiência e análise com caneta lógica;

8) Experiência de interligação TTL e CMOS;

9) Circuito lógico combinacional e sua aplicação;

10) Análise e projeto de circuito lógico combinacional;

11) Aventura de competição;

12) Gatilho

13) Aplicação do gatilho;

14) Registador e sua aplicação;

15) Teste e aplicação do circuito de temporização;

16) Circuito distribuidor de impulsos sequenciais e de impulsos;

17) Contabilista integrado;

18) Descodificador e seletor de dados;

19) Circuito de visualização de descodificação de contagem;

20) Temporizador integrado 555 e a sua aplicação;

21) Gerador de forma de onda e disparo monoestável;

22) Gatilho Schmitt e sua aplicação;

23) Interruptor analógico multicanal e sua aplicação;

11. Especificações da mesa experimental: 1600 mm x 800 mm x 1460 mm

12. Fio de ligação experimental

O equipamento de treino elétrico e eletrónico de tipo aberto GLCG-DG-2A adota um fio de ligação com uma estrutura de bainha de alta fiabilidade (sem possibilidade de choque elétrico). O fio de cobre isento de oxigénio é utilizado para trefilar fios multifilares finos como fios de cabelo, revestidos com uma camada isolante de cloreto de polivinila nitrílica. O tampão adota peças de cobre sólido com estilhaços de cobre-berílio leve, que são seguros e fiáveis em contacto.

III. Projetos Experimentais

(I) Experiências Elétricas Básicas

1. Utilização de instrumentos elétricos básicos e cálculo de erros de medição

2. Métodos para reduzir os erros de medição dos instrumentos

3. Medição e mapeamento das características volt-ampère de elementos de circuitos lineares e não lineares

4. Determinação de potencial e tensão e elaboração de diagramas de potencial de circuito

5. Verificação das leis de Kirchhoff e diagnóstico de avarias

6. Verificação do teorema da sobreposição e diagnóstico de avarias

7. Transformação equivalente de fonte de tensão e fonte de corrente

8. Verificação do teorema de Thevenin

9. Verificação do teorema de Norton

10. Teste de rede de duas portas

11. Verificação do teorema da reciprocidade

12. Estudo experimental de fontes controladas VCCS, VCVS, CCVS, CCCS

13. Observação e medição de sinais elétricos típicos

14. Teste da resposta de circuitos RC de primeira ordem

15. Estudo de circuitos dinâmicos de segunda ordem Resposta

16. Teste das características de impedância dos elementos R, L, C

17. Teste das características da rede de seleção de frequência RC em série e em paralelo

18. Pesquisa R, L, C em circuitos ressonantes em série

19. Utilização do método dos três medidores para medir parâmetros equivalentes de circuitos CA

20. Investigação sobre grandezas de fase de circuitos CA sinusoidais em regime permanente (experiência para melhorar o fator de potência de lâmpadas fluorescentes)

21. Experiência de indutância mútua

22. Teste das características de transformadores monofásicos com núcleo de ferro

23. Medição de tensão e corrente de circuitos CA trifásicos

24. Medição de potência de circuitos trifásicos

25. Calibração de contadores de watt-hora monofásicos

26. Medição do fator de potência e sequência de fases

(II) Experiência com circuito analógico

1. Utilização de instrumentos eletrónicos comuns (consulte o apêndice experimental para o princípio e utilização do osciloscópio)

2. Amplificador de tubo único com emissor comum a transístor

3. Amplificador de tubo de efeito de campo

4. Amplificador com feedback negativo

5. Seguidor de emissor

6. Amplificador diferencial

7. Teste de índice do amplificador operacional integrado

8. Aplicação básica do amplificador operacional integrado I — circuito operacional analógico

9. Aplicação básica do amplificador operacional integrado II — processamento de sinal (filtro activo)

10. Aplicação básica do amplificador operacional integrado III — processamento de sinal (comparador de tensão)

11. Aplicação básica do amplificador operacional integrado IV — processamento de sinal (gerador de forma de onda)

12. Oscilador sinusoidal RC

13. Oscilador controlado por tensão

14. Amplificador de potência de baixa frequência I — amplificador de potência OTL

15. Amplificador de potência de baixa frequência II — amplificador de potência integrado

16. Fonte de alimentação CC regulada II — regulador de tensão integrado

17. Controlado por tirístores Circuito retificador

(Ⅲ) Experiência com circuito digital

1. Características de comutação dos transístores, limitador e clamp

2. Teste de função lógica e parâmetros de porta lógica integrada TTL

3. Teste de função lógica e parâmetros de porta lógica integrada CMOS

4. Ligação e acionamento de circuito lógico integrado

5. Projeto e teste de circuito lógico combinacional

6. Descodificador e sua aplicação

7. Seletor de dados e sua aplicação

8. Gatilho e sua aplicação

9. Contador e sua aplicação

10. Registador de deslocamento e sua aplicação

11. Distribuidor de impulsos e sua aplicação

12. Utilização do circuito de porta para gerar sinal de impulsos - multivibrador auto-excitado

13. Gatilho monoestável e disparo Schmitt - circuito de atraso de impulsos e modelação de forma de onda

14. Circuito de base de tempo 555 e sua aplicação

15. Conversor D/A, A/D

(IV) Experiência de tração elétrica

1. Controlo de avanço gradual e autobloqueio de motor assíncrono trifásico Circuito

2. Circuito de controlo de avanço e inverso de motor assíncrono trifásico

3. Circuito de controlo de arranque redutor Y-Δ de motor assíncrono trifásico

4. Controlo da travagem por consumo de energia de motor assíncrono trifásico

5. Controlo da sequência de arranque de motor assíncrono trifásico
