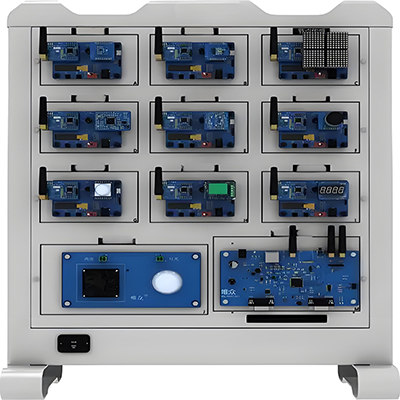

GLW-2B Equipamento de formação em Internet das Coisas

O equipamento de formação GLW-2B para a Internet das Coisas é um equipamento de ensino e formação para estudantes de informática, informática e Internet das Coisas. É composto principalmente por kit de formação para o desenvolvimento de aplicações em redes de sensores, kit de séries de sensores, kit de séries de chips únicos, kit de séries de atuadores, kit de identificação automática, computador, mesa de operação, kit de formação para desenvolvimento de aplicações em redes de sensores, pacote de fios, switch, router, plataforma na nuvem, ferramentas de desenvolvimento e guia de formação. Equipado com uma placa-mãe de alto desempenho e interface de expansão, oferece uma variedade de módulos de Internet das Coisas e módulos de sensores. Os alunos podem ligar módulos arbitrariamente para experiências, melhorar os seus conhecimentos básicos sobre a Internet das Coisas e realizar experiências complexas em redes multimódulos.

Este equipamento de formação é rico em recursos e oferece dezenas de experiências para o curso. Pode completar a formação experimental de diversos cursos, tais como tecnologia de microcomputador de chip único, sistemas embebidos, tecnologia RFID, tecnologia ZigBee, tecnologia de identificação por radiofrequência, tecnologia de comunicação sem fios, tecnologia de internet, tecnologia de sensores, tecnologia de subaplicação de dados, etc. A experiência do curso fornece recursos de software e hardware abertos, com foco no desenvolvimento da capacidade prática dos alunos, e pode implementar o ensino, a investigação científica, o projeto de graduação dos alunos e outros tópicos relacionados com a Internet das Coisas.

Ⅰ. Kit de Formação para o Desenvolvimento de Aplicações de Redes de Sensores

(Ⅰ) Plataforma Experimental para o Desenvolvimento de Aplicações de Redes de Sensores

1. Este equipamento de formação para a Internet das Coisas fornece uma variedade de interfaces de saída de energia independentes com diferentes níveis de tensão de segurança;

2. Para facilitar a operacionalidade da experiência e as subsequentes atualizações tecnológicas relacionadas, a plataforma e o módulo adotam um método de ligação por sucção magnética não fixa;

3. Para garantir a compatibilidade do curso básico de sensores para o ensino da IoT, do curso de microcomputador de chip único e do curso de identificação automática, os kits da série de sensores, do kit da série de microcomputador de chip único e do kit da série de identificação automática podem ser utilizados para o ensino e formação na plataforma experimental de desenvolvimento de aplicações de redes de sensores;

(II) Plataforma IoT cloud

1. Permite a gestão de configurações de cenários residenciais, controlo inteligente de sistemas de iluminação, controlo inteligente de ambientes residenciais, alarmes de segurança inteligentes e outras funções;

2. Permite o login na plataforma cloud através de PC, terminal móvel inteligente, gateway inteligente e outros dispositivos na rede de longa distância;

3. Suporta a configuração do tempo de sondagem de pulsação entre a plataforma de cloud e o gateway.

4. Suporta temperatura, humidade, temperatura da água, dióxido de carbono, luz, velocidade do vento, pressão atmosférica, qualidade do ar, gás combustível, chama, sensor de radiação infravermelha, etc.;

5. Suporta esquemas de configuração de nós IoT manuais e standard.

(III) Módulo coordenador ZigBee

1. Aplicável a aplicações de 2,4 GHz, IEEE 802.15.4.ZigBee e RF4CE;

2. Suporta os protocolos ZigBee2007/ZigBee2007 PRO;

(IV) Componentes de hardware

1. Módulo ZigBee

1) Aplicável a aplicações de 2,4 GHz, IEEE 802.15.4.ZigBee e RF4CE;

2) Suporta os protocolos ZigBee2007/ZigBee2007 PRO;

2. Módulo de controlo mestre M3 (CAN/485)

1) Suporta o protocolo de comunicação série normalizado internacionalmente ISO;

2) Liga-se ao barramento físico através do chip de interface do transcetor CAN;

3) Taxa de transmissão ≥10 Mbps;

3. Módulo NB-IoT

1) Cortex-M3 integrado (32 bits), frequência principal de 32 kHz a 32 MHz, ≥ 64 K de memória flash, ≥ 16 K de memória RAM, ≥ 4 K de memória EEPROM, suporte ADC (12 bits) ≥ 24 canais;

2) Suporta as bandas de frequência B8 (900 MHz), B5 (850 MHz);

3) Suporta comandos AT: 3GPP TR 45.820 e outros comandos AT estendidos;

4. Módulo LoRa

1) Banda de frequência de trabalho sem fios: 401-510 MHz;

2) Potência de transmissão sem fios: Máx. 19 ± 1 dBm, sensibilidade de receção: -136 ± 1 dBm (@ 250 bps);

5. Módulo de comunicação Bluetooth

1) Utiliza chips com padrão Bluetooth 4.0 e superior;

2) Frequência de rádio: ≥ 2,4 GHz;

6. Módulo de comunicação Wi-Fi

1) Em conformidade com as normas IEEE 802.11b/g/n;

2) Distância de transmissão: mais de 50 metros em ambientes interiores, mais de 100 metros em ambientes exteriores;

7. Base multifuncional

Pode ser utilizado com módulos experimentais NB-IOT e LoRa;

8. Gateway de Internet das Coisas

1) Frequência principal do processador ≥ 580 MHz. Integra controlador DDR2, interface de controlador SPI, controlador PCI-E, cartão TF e outras interfaces, e possui características de hardware avançadas, que podem ser utilizadas como um CPU de alto desempenho para produtos de ponta;

2) Interface Ethernet: O gateway integra Ethernet adaptável 10/100, seguindo as especificações IEEE802.3 e IEEE802.3u;

3) Wi-Fi:

a. Em conformidade com as normas IEEE 802.11b/g/n;

b. Suporta encaminhamento sem fios 2.4G 300MHz com todas as funções;

c. Suporta a encriptação de dados WEP/TKIP/AES;

d. Distância de transmissão: cerca de 50 metros em ambientes interiores com visão típica. Cerca de 100 metros em ambientes exteriores;

4) Outras interfaces: com interface de energia; slot para cartão TF; interface RS-232 ≥ 4; interface RS-485 ≥ 2;

9. Módulo de relé

1) Relé de controlo bidirecional;

10. Módulo sensor fotossensível:

1) Espectro fotossensível: 880~1050 nm;

11. Sensor de gás combustível:

1) Gama de medição: 500~10000 ppm;

12. Sensor de qualidade do ar:

1) Sensibilidade (taxa de variação da resistência do sensor): 0,15~0,5;

13. Especificações do módulo sensor de temperatura e humidade:

1) Humidade: 0~100% HR, temperatura: -40~+123,8°C;

14. Especificações do módulo sensor de ritmo cardíaco:

1) Funções integradas do monitor de ritmo cardíaco e do oxímetro de pulso;

15. Sensor infravermelho piroelétrico:

1) Alcance de deteção: ângulo do cone inferior a 120 graus, num raio de 7 metros;

16. Módulo sensor de som:

1) Sensibilidade: -48 a 66 dB;

17. Módulo sensor de chama:

1) Comprimento de onda de deteção: 700 a 1100 nm;

2) Distância de deteção: superior a 1,5 m;

Ⅱ. Kit sensor

(Ⅰ) Módulo sensor de temperatura/luz

1. Suporta experiências com sensores termistor/fotorresistente;

2. Suporta a exibição dinâmica em tempo real da curva característica de temperatura NTC;

3. Suporta a função de ajuste do potenciómetro de controlo da temperatura;

(Ⅱ) Módulo sensor de infravermelhos

1. Suporta experiências com sensores de contra-radiação infravermelha e reflexão difusa infravermelha;

2. Suporta exibição de, no mínimo, 4 luzes indicadoras vermelhas e verdes;

3. Comprimento de onda: inferior a 940 nm; Ângulo de visão: não superior a 35 graus;

(Ⅲ) Módulo sensor de som

1. Suporta experiências com sensor de som;

2. Suporta pelo menos 1 saída digital;

3. Suporta sinal de amplificação sonora e saída analógica de controlo de som;

(Ⅳ) Módulo sensor de pesagem

1. Suporta experiências com sensor de pesagem por deformação por resistência em ponte completa;

2. Alcance: 25; Sensibilidade: 0,7±0,03 mv/v;

3. Suporta 1 função de saída analógica;

(Ⅴ) Módulo sensor de humidade

1. Suporta experiências com sensor capacitivo de humidade;

2. Suporta saída de sinal de pulso com valor de humidade;

3. Alcance: 1% -99%; Tempo de recuperação: menor ou igual a 10 s; Tempo de resposta: menor ou igual a 5 s;

(VI) Módulo sensor de gás

1. Suporta experiências com sensores de gás semicondutores da série MQ;

2. Gás de deteção: gás combustível, fumo; Concentração de deteção: 300-10000 ppm (gás combustível);

(VII) Módulo sensor ultrassónico

1. Gama de teste: 2 cm a 180 cm;

2.Com função de medição acionada por nível, suporta a medição por comando de porta série;

III. Kit de microcomputador de chip único

(I) Módulo de desenvolvimento de microcomputador de chip único

1. CPU: CPU 8051 melhorada, ciclo de relógio/máquina único, 8 a 12 vezes mais rápida que a 8051 comum;

Memória FLASH on-chip de 2,24 KB, tempos de apagamento e escrita não inferiores a 100.000 vezes;

RAM de armazenamento on-chip de 3,1024 KB; EEPROM interna de 13 KB; entrada AD de 4 canais integrada;

4. ISP/IAP, programável no sistema/programável na aplicação, sem necessidade de emulador ou programador; suporta download de barramento RS485

(II) Módulo de expansão lógica

1. Suporta a expansão do barramento MCU e a função de descodificação de endereços;

2. Suporta os tipos de interface de barramento: 74HC373, 74HC245, 74HC244, 74HC138;

3. Suporta os tipos de expansão de portas lógicas: 74HC00, 74HC02;

(III) Módulo de expansão funcional

1. Unidade de expansão SRAM

(1) Tecnologia CMOS de baixo consumo, armazenamento de 256 KB, suporte para leitura e escrita de bytes e leitura e escrita de páginas;

(2) Comunicação via bus SPI, relógio máximo de leitura e escrita: 20 MHz;

2. Unidade de expansão EEPROM

(1) Estrutura interna: armazenamento de 16384 bytes;

(2) Interface série I2C de dois fios, taxa de comunicação de 1 MHz;

(3) Os pinos de entrada são filtrados por Schmitt trigger para suprimir o ruído;

3. Unidade de expansão FLASH

(1) Capacidade de armazenamento de 8 MB;

(2) Vida útil de apagamento superior a 100.000 vezes;

4. Módulo RTC;

(1) Suporta a contagem de segundos, minutos, horas, dias, semanas, meses e anos com base num cristal de 32.768 K;

(2) Comunicação por barramento I2C, velocidade até 10 MHz;

(3) Suporta saída programável: 32,768 KHz, 1024 Hz, 32 Hz, 1 Hz;

5. Unidade de expansão de acionamento de válvulas digital

(1) Suporta a integração de duas séries 74HC595 para acionar o circuito de acionamento da válvula digital de oito segmentos;

(2) Modo de comunicação: barramento série SPI standard;

6. Unidade de expansão AD/DA

(1) Suporta o modo de comunicação: barramento série I2C, taxa de 10 MHz;

(2) Endereçamento por um mínimo de 3 pinos de endereço de hardware;

(3) Podem ser programadas no mínimo 4 entradas analógicas como entradas single-ended ou diferenciais, com seleção automática de canal incremental;

(Ⅳ) Módulo de visualização

1. Ecrã LCD: suporta visor matricial de 128 x 64, retroiluminação LED de baixo consumo;

2. Memória interna de, no mínimo, 4K bits;

3. Suporta o modo de comunicação de barramento 6800;

(Ⅴ) Módulo de impressora

1. Suporta impressora térmica de alta velocidade com 58 mm de largura, com uma vida útil de impressão de, no mínimo, 50 km;

2. Impressão a alta velocidade: velocidade de impressão não inferior a (18 linhas/segundo);

3. Suporta a impressão de gráficos e múltiplos códigos de barras;

IV. Kit da série IV de atuadores

(Ⅰ) Módulo de relé

1. Dois relés de controlo de 5V;

2. Suporta as especificações do relé: 7A-240VCA; 10A-24VCC; 10A-110VCA;

(Ⅱ) Módulo indicador

1. Suporta casquilho de lâmpada E27 roscável padrão tipo 86 com caixa inferior;

2. Suporta iluminação LED DC12V;

(Ⅲ) Módulo de ventilador

Suporta ventilador de refrigeração CC 12V;

(Ⅳ) Módulo de motor de passo

Suporta motor de passo bifásico CC 5V a quatro fios;

(Ⅴ) Módulo de motor CC

Suporta motor redutor CC 5V.

V. Kit de identificação automática

(Ⅰ) Módulo de desenvolvimento de radiofrequência HF

1. O módulo RFID de alta frequência é construído com dispositivos discretos para demonstrar o princípio do circuito RFID de alta frequência;

2. Suporta especificações de interface UnionPay e especificações de protocolo EMV;

(Ⅱ) Módulo de radiofrequência NFC

1. O módulo RFID de alta frequência é construído com dispositivos discretos para demonstrar o princípio do circuito RFID de alta frequência;

2. Suporta o modo leitor NFC;

3. Suporta a verificação de chaves de etiquetas de cartões e autenticação de palavras-passe A e B;

4. Leitura e escrita de dados compatíveis com formatos hexadecimais e não hexadecimais;

(Ⅲ) Módulo de radiofrequência LF

1. Suporta a leitura de UID de cartão de etiqueta RFID de baixa frequência;

2. O módulo RFID de baixa frequência é construído com dispositivos discretos para demonstrar o princípio do circuito RFID de baixa frequência;

3. Suporta a leitura e escrita de dados de bloco de cartão de etiqueta RFID de baixa frequência, suportando a seleção de leitura e escrita de bloco de dados;

4. Leitura e escrita de dados compatíveis com formatos hexadecimais e não hexadecimais;

(Ⅳ) Módulo de radiofrequência UHF

1. O módulo RFID UHF é construído com dispositivos discretos, demonstrando o princípio do circuito RFID UHF;

2. O circuito RF é concebido com amplificador PA e a potência não é inferior a 26 dB;

3. Suporta a leitura de UID da etiqueta RFID UHF;

4. Suporta a seleção de memória para etiquetas RFID UHF, incluindo memória reservada, memória EPC, memória TID e memória de utilizador opcional;

(Ⅴ) Módulo de leitura de código de barras

1. O módulo utiliza um chip de descodificação de código QR (pacote QFN64);

2. A frequência principal do chip de descodificação pode ser configurada para 4, 6, 8 e 10 vezes a frequência do oscilador de cristal;

3. Precisão de leitura: ≥ 3 mil; fonte de luz fornecida: LED (617,5 nm – 633,5 nm);

(VI) Módulo de núcleo M3

1. Suporta processador Cortex-M3 de 32 bits, 72 MHz (MÁX.);

2. Suporta 128 KB de Flash e 20 KB de SRAM.

Versão síncrona para PC:
