GL-GF-2  Plataforma Experimental de Engenharia de Geração de Energia Solar Fotovoltaica

Ⅰ. Visão Geral do Produto

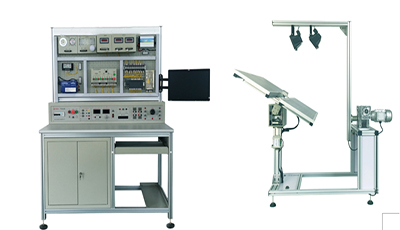

A plataforma experimental de engenharia de geração de energia solar fotovoltaica GL-GF-2 é constituída por duas partes: "Sistema de Aplicação Abrangente da Tecnologia Solar Fotovoltaica" e "Módulo de Célula Solar". Foi especialmente concebida para satisfazer as necessidades relevantes de ensino experimental em engenharia de sistemas de geração de energia solar fotovoltaica, aplicação e design para novos cursos de licenciatura e pós-graduação relacionados com a energia em universidades e ensino profissional. Este sistema apresenta as seguintes características:

Ⅱ. Composição do Sistema

1. Os painéis solares podem realizar combinações em paralelo e em série de múltiplos grupos de painéis fotovoltaicos, utilizando conectores e fios rápidos para realizar a combinação. Está equipada com painéis fotovoltaicos de silício policristalino, com uma potência única de 30 W, uma tensão de circuito aberto de 17,5 V e uma corrente de pico de 1,75 V, num total de 4 painéis.

2. Unidade de seguimento automático, equipada com mecanismo de seguimento de eixo único, conjunto de sensores de luz com alimentação CC de 24 V e saída PNP ou NPN, e um conjunto de drivers de motor, acionados por motores CC de 24 V; o PLC Siemens SR20 é utilizado para controlo, e são utilizadas 4 lâmpadas de halogéneo de alta potência para simular a luz do dia. O brilho pode ser ajustado infinitamente para simular as alterações na iluminação natural.

3. O luxímetro, com função de comunicação Modbus, pode realizar a comunicação via bus com instrumentos industriais equipados com o equipamento para recolher dados para o sistema informático anfitrião.

4. 2 amperímetros CC, 2 voltímetros CC, 1 voltímetro CA, 2 amperímetros CA, 1 conjunto de sensores de temperatura e humidade, com função de comunicação Modbus, todos os dados podem ser carregados e recolhidos para o sistema de computador host através do barramento.

5. Bateria equipada com 4 grupos de baterias de 12V/8AH, que podem realizar a combinação em série e em paralelo de baterias, equipada com 1 carregador de bateria e com um invólucro combinado para facilitar a colocação das baterias.

6. 1 conjunto de computadores, equipado com software de inicialização de programação PLC e software de configuração de controlo de força.

7. Módulo inversor de energia solar, entrada de energia CC de 12 V, potência máxima de saída de 100 W, tensão de saída CA de 220 V.

8. Controlador solar, tensão máxima de entrada de 30 V, pode ser utilizado com bateria de chumbo-ácido de 12 V, com função de saída de carga CC, pode realizar saída de controlo de tempo.

9. Carga: equipada com um ventilador de carga de 12V CC, uma lâmpada LED, uma lâmpada incandescente; um ventilador de carga CA, uma lâmpada LED, uma lâmpada incandescente; um resistor ajustável de alta potência de 100W/100R e um resistor fixo de 10R/100W.

Ⅲ . Projetos experimentais desta plataforma experimental de geração de energia solar fotovoltaica

(Ⅰ) Experiência de característica do painel solar

1. Experiência de teste de tensão em circuito aberto do painel solar

2. Experiência de teste de corrente de curto-circuito do painel solar

3. Experiência de teste de característica I-V do painel solar

4. Experiência de cálculo da potência de saída do painel solar

5. Experiência de medição da eficiência de conversão do painel solar

6. Experiência de relação entre a tensão em circuito aberto e a função de intensidade luminosa relativa

7. Experiência de relação entre a corrente de curto-circuito e a função de intensidade luminosa relativa

8. Experiência de teste de característica P-V do painel solar

9. Experiência de teste de característica volt-ampere escura do painel solar

10. Experiência de teste de característica de saída do módulo solar

11. Experiência de teste de tensão em circuito aberto em série de painéis solares

12. Experiência de teste de corrente de curto-circuito em série de painéis solares

13. Experiência de teste de tensão em circuito aberto em paralelo de painéis solares

14. Experiência de teste de corrente de curto-circuito em paralelo de painéis solares

15. Experiência de teste de característica de carga

(Ⅱ) Experiência de seguimento automático solar

1. Experiência com o princípio do sistema de busca solar

2. Experiência Solar em Princípio do sensor de posicionamento e seguimento da luz solar

3. Experiência sobre o impacto do ambiente na conversão fotovoltaica

4. Experiência sobre o funcionamento do controlador de seguimento

5. Formação sobre a cablagem do atuador de transmissão

6. Experiência sobre o rastreio do controlo da luz solar

7. Experiência sobre o seguimento do controlo da luz solar por tempo

8. Experiência sobre a monitorização ambiental de módulos de células solares

(Ⅲ) Experiência com controlador de bateria solar

1. Experiência sobre o controlo de carga da bateria solar

2. Experiência sobre a proteção contra carga e descarga do controlador

3. Experiência sobre o teste de tensão e corrente da bateria

4. Experiência sobre o controlo da entrada e saída de corrente da bateria

5. Experiência sobre a medição da temperatura ambiente do controlador

6. Experiência sobre o controlo da luz do controlador por tempo de saída

(Ⅳ) Experiência sobre a aplicação da energia solar

1. Experiência com ventilador solar CA e CC

2. Experiência com iluminação pública solar

3. Experiência com luz de aviso solar

4. Experiência com carregador solar

(Ⅴ) Experiência com inversor solar fotovoltaico

1. Experiência sobre a análise do princípio de funcionamento do inversor

2. Experiência sobre a tensão e corrente de saída Teste

3. Experiência sobre a estimativa de potência de saída

4. Experiência sobre teste de gama de tensão de entrada

5. Experiência sobre cálculo de eficiência de conversão
