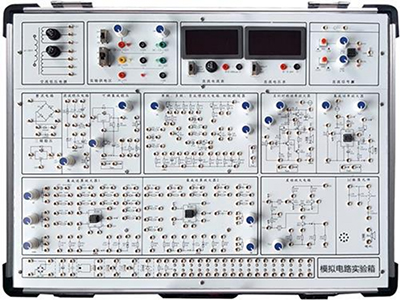

GLMD-1 Caixa de experiências de circuito analógico

Ⅰ. Indicadores técnicos

1. Esta caixa de experiências com circuito analógico adota uma estrutura de placa-mãe e módulo, que pode completar o esboço de ensino experimental e os requisitos de ensino experimental de "Tecnologia Eletrónica Analógica" em faculdades e universidades;

2. Fonte de sinal da função DDS: onda sinusoidal (0-100 KHz), onda quadrada e onda triangular (0-50 KHz), sinal musical; tensão Vpp: 0-10 V;

3. Painel de filme do módulo analógico, esquema do circuito;

4. Fonte de alimentação fixa regulada: +12 V (1 A), -12 V (1 A), +5 V (2 A);

5. 2 fontes de alimentação ajustáveis: ajuste ajustável de -5 V a +5 V;

6. Área de desenvolvimento independente standard, podendo projetar e desenvolver diversos circuitos;

7. Módulos Standard

① Módulo de circuito amplificador transistorizado: circuito amplificador completo de estágio único, circuito amplificador de dois estágios, circuito amplificador com realimentação negativa, experiência seguidor de emissor; polarização, realimentação, carga regulável;

② Módulo amplificador diferencial: amplificação completa de modo diferencial de terminação dupla, amplificação de modo diferencial de terminação única, experiência de supressão de modo comum de terminação dupla; zero ajustável;

③ Módulo amplificador operacional: soma proporcional completa, circuito de cálculo, comparação de tensão, experiência com filtro passa-baixo passa-alto ativo; experiência com amplificador de potência integrado;

④ Módulo de conversão de forma de onda: onda quadrada, ciclo de trabalho, onda retangular ajustável, onda triangular, experiência de geração de onda dente de serra; circuito integrado oscilador de onda sinusoidal RC, oscilador de onda sinusoidal RC, oscilador LC e experiência com amplificador de seleção de frequência; circuito de conversão de onda quadrada e onda triangular, circuito de conversão de tensão e corrente, experiência com circuito de conversão de tensão e frequência;

⑤ Módulo amplificador de potência e regulador de tensão: filtro retificador, regulador de tensão integrado, regulador de tensão série-paralelo, amplificador de potência simétrico complementar;

⑥ Fonte de sinal, módulo de conversão e atenuação de tensão: gera vários sinais necessários para a experiência, gera tensão CC variável e atenua o sinal CA;

Ⅱ. Conteúdo experimental da caixa de experiências com circuito analógico

1. Circuito amplificador de estágio único

2. Circuito amplificador de dois estágios

3. Circuito amplificador com realimentação negativa

4. Seguidor de emissor

5. Circuito amplificador diferencial

6. Circuito somador proporcional

7. Circuito integral e diferencial

8. Circuito gerador de formas de onda

9. Filtro ativo

10. Comparador de tensão

11. Circuito integrado oscilador de onda sinusoidal RC

12. Amplificador de potência integrado

13. Circuito de conversão corrente/tensão

14. Circuito de conversão tensão/frequência

15. Circuito de conversão de forma de onda

16. Amplificador de potência simétrico complementar

17. Filtro de retificação e circuito regulador de tensão em paralelo

18. Circuito regulador de tensão em série

19. Circuito regulador de tensão integrado
