GLSM-02  Equipamentos de formação digitais e analógicos

Ⅰ. Introdução ao Equipamento

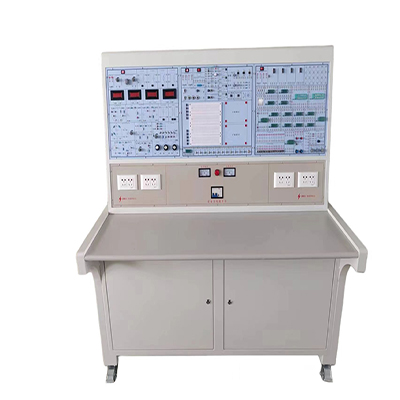

Este equipamento de treino digital e analógico adota uma estrutura modular. Cada módulo é independente e realiza experiências com circuitos digitais, analógicos e integrados. A parte frontal do modelo experimental possui um esquema de circuito impresso e a parte traseira possui dispositivos. Cada ponto a ensaiar no circuito experimental possui um furo de ensaio. É fácil de usar, fiável no contacto, longa vida útil e alta eficiência. A unidade experimental principal é complementada por um módulo experimental correspondente. O módulo de expansão experimental pode ser selecionado de acordo com diferentes necessidades para completar o conteúdo experimental relevante.

1. Bancada

1.1 Tamanho 1400*700*1450 mm. O conjunto é feito de chapa de aço de alta qualidade como estrutura, com um armário com fecho de meia altura por baixo da mesa, e a superfície exterior é pulverizada com material epóxi poliplástico para garantir que toda a máquina é resistente, durável e bonita. A base da mesa possui uma roda universal com travão, adequada tanto para movimentação como para fixação, além de ser conveniente para ajustar o posicionamento do equipamento. A mesa é fabricada em painel de fibra de alta densidade com 25 mm de espessura, com revestimento à prova de fogo no exterior e vedação nas bordas em PVC. A mesa é resistente ao desgaste, ao calor, às manchas, ao fogo, às bactérias, ao bolor, antiestática e fácil de limpar.

1.2 Alimentação: CA 220 V±10%, 50/60 Hz, circuito nominal 5 A, equipada com interruptor de proteção contra fugas. Temperatura ambiente: -50 ℃ ~ 40 ℃, humidade relativa ≤ 85% HR (25 ℃).

1.3 A placa-mãe é constituída por uma placa de circuito impresso com 2 mm de espessura, com símbolos gráficos dos componentes e ligações correspondentes impressos na parte frontal, circuitos impressos na parte traseira e componentes relacionados soldados.

1.4 A mesa experimental está equipada com 4 conjuntos de tomadas duplas, que podem ser utilizadas para a alimentação de instrumentos e medidores.

2. Módulo de circuito digital, 1 conjunto

2.1 Fonte de alimentação de ±15V/0,5A, ±5V/0,5A, 1 conjunto, cada uma com proteção contra sobrecarga e curto-circuito, função de recuperação automática, ligada ao painel principal da experiência elétrica digital.

2.2 2 conjuntos de módulos de saída de sinal de impulso único.

2.3 1 conjunto de fonte de impulsos com ajuste contínuo da frequência, que pode ser ajustado de forma aproximada e fina.

2.4 Fonte de impulsos de frequência fixa com saída de 1 conjunto de frequências de 1MHz, 100KHz, 10KHz, 1KHz, 100Hz, 10Hz e 1Hz.

2.5 1 conjunto de buzzer ativo (com circuito de acionamento).

2.6 1 conjunto de indicação de nível lógico de 16 vias.

2.7 1 conjunto de saídas de nível lógico de 16 vias.

2.8 2 conjuntos de saídas de nível lógico com chave de codificação BCD.

2.9 4 conjuntos de circuitos de display digital de tubo LED com descodificação BCD, fonte de alimentação com interruptor independente.

2.10 Dispositivos discretos: 1 resistência/potenciómetro ajustável de 10 KΩ, 100 KΩ, 1 MΩ cada; 1 oscilador de cristal passivo de 12 MHz, 6 MHz, 4 MHz, 32,768 KHz cada; 2 condensadores de 22 pF, 10 nF, 100 nF cada; 3 díodos 1N4148.

2.11 6 tomadas de CI com bloqueio DIP14; 5 tomadas de CI com bloqueio DIP16; 3 casquilhos de CI com fecho DIP20 (podem ser inseridos largos e estreitos); 2 tomadas de CI com fecho DIP40 (podem ser inseridas largas e estreitas).

2.12 1 conjunto de tomadas universais para conversão de dispositivos discretos, que podem ser ligados com resistências, condensadores, transístores e outros dispositivos.

3. Módulo de circuito analógico, 1 conjunto

3.1 Equipado com ±12V/0,5A, ±5V/1A, cada conjunto possui proteção contra sobrecarga e curto-circuito, função de recuperação automática e ligação ao painel principal da experiência analógica.

3.2 Posicionador/resistência ajustável 100Ω (1), 220Ω (1), 470Ω (1), 4,7KΩ (1), 1KΩ (1), 10KΩ (2), 20KΩ (2), 51KΩ (1), 68KΩ (1), 100KΩ (1), 47KΩ (1, multi-voltas).

3.3 Tomada 1 para CI com bloqueio DIP14; 2 tomadas para CI com bloqueio DIP8.

3.4 Altifalante 1 8Ω/0,5W.

3.5 1 unidade experimental LM317 (1 conjunto), 1 unidade experimental LM7805 (1 conjunto), unidade retificadora 14007, 1 condensador 470uF, 1 10uF, 1 unidade experimental com díodo regulador de tensão.

3.6 1 fotodíodo, 1 fototransistor, 1 microfone, 1 fotorresistência 5516, 2 resistências 1N4148, 1 resistência 300R/5W, 1 LED vermelho, 1 LED verde, 1 buzzer ativo de 5V, 2 díodos reguladores de tensão 1N4618, 3 amplificadores operacionais OP07C, 1 amplificador operacional uA741, 2 conjuntos de conectores para conversão de transístores.

3.7 2 conjuntos de tomadas para módulos de expansão.

3.8 1 conjunto de unidades experimentais livres.

3.9 1 conjunto de fontes de sinal de baixa frequência, com saída de onda sinusoidal, onda quadrada e onda triangular, com frequência e amplitude ajustáveis, e atenuação de -20 dB.

3.10 2 conjuntos de fontes de sinal de tensão CC, com saída de 0 ~ ± 5 V e 0 ~ ± 0,5 V em dois modos.

4. 1 conjunto de fios experimentais, com margem para satisfazer os requisitos experimentais.

5. 1 guia experimental.

Ⅱ. Projetos de formação de equipamentos digitais e analógicos

1. Módulo de circuito digital

1.1 Características de comutação dos transístores, limitadores e garras.

1.2 Função lógica e teste de parâmetros de portas lógicas integradas TTL.

1.3 Função lógica e teste de parâmetros de portas lógicas integradas CMOS.

1.4 Ligação e acionamento de circuitos lógicos integrados.

1.5 Projeto e teste de circuitos lógicos combinacionais.

1.6 Descodificador e sua aplicação.

1.7 Seletor de dados e a sua aplicação.

1.8 Os gatilhos e as suas aplicações.

1.9 Os contabilistas e suas aplicações.

1.10 Registadores de deslocamento e suas aplicações.

1.11 Distribuidores de impulsos e suas aplicações.

1.12 Utilização de circuitos de porta para gerar sinais de impulsos — multivibrador auto-excitado.

1.13 Gatilhos monoestáveis e gatilhos Schmitt — circuitos com atraso de impulsos e modelação de forma de onda.

1.14 Circuitos de base de tempo 555 e suas aplicações.

1.15 Conversores D/A e A/D.

1.16 Dispositivo de resposta ao teste — experiência abrangente.

1.17 Cronómetro eletrónico — experiência abrangente.

1.18 Voltímetro digital de corrente contínua de três dígitos e meio — experiência abrangente.

1.19 Frequencímetro digital — experiência abrangente.

1.20 Máquina de jogo de cabo de guerra — experiência abrangente.

1.21 Memória de acesso aleatório 2114A e suas aplicações — experiência abrangente.

2. Módulo de circuito analógico

2.1 Experiência com circuito amplificador de três dígitos de estágio único.

2.2 Circuito amplificador de dois estágios.

2.3 Experiência com circuito amplificador de realimentação negativa.

2.4 Seguidor de emissor.

2.5 Experiência com circuito amplificador diferencial.

2.6 Circuito de operação de soma proporcional.

2.7 Experiência com amplificador de potência integrado.

2.8 Experiência com circuito amplificador de tensão RC ativo.

2.9 Experiência com circuito de integração e diferenciação.

2.10 Experiência com circuito gerador de forma de onda RC.

2.11 Experiência com circuito de oscilação de onda sinusoidal LC e circuito amplificador de seleção de frequência.

2.12 Experiência com circuito de conversão de forma de onda.

2.13 Comparador de tensão.

2.14 Experiência com circuito de filtro RC ativo.

2.15 Experiência com fonte de alimentação CC regulada.

2.16 Experiência com o projeto e produção de um circuito amplificador de pequeno sinal de baixa frequência.

2.17 Experiência com amplificador programável.

2.18 Amplificador de potência simétrico complementar.

3. Módulo de expansão

3.1 Circuito regulador de tensão de díodo

3.2 Circuito amplificador de válvula única

3.3 Circuito regulador de tensão integrado de três terminais

3.4 Circuito regulador de tensão de componente discreto (meia onda, onda completa)

3.5 Circuito regulador de tensão CC de componente discreto

3.6 Circuito de oscilação de transístor de junção única

3.7 Circuito de dimerização de tirístores de componente discreto
