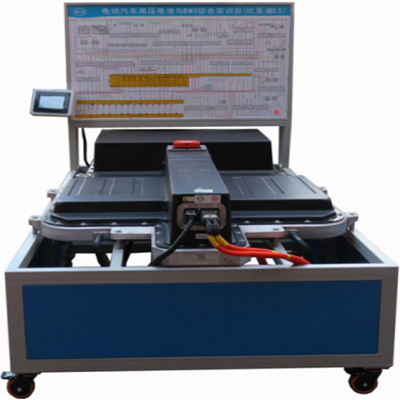

Plataforma de formação integrada de teoria e prática do Sistema de Gestão de Baterias (BMS)

Ⅰ.Parâmetros Principais

Tipo de veículo: automóvel de passageiros elétrico puro

Temperatura de funcionamento: -20℃～50℃

Peso da máquina: 250 kg

Dimensões: 2200 mm × 1800 mm × 1500 mm

Ⅱ.Características de desempenho

1. Plataforma de formação integrada teórica e prática do Sistema de Gestão de Baterias (BMS)

Baseia-se no sistema BMS (gestão de baterias) de veículos elétricos puros de nova energia. Pode monitorizar dinamicamente a voltagem de cada bateria, estimar dinamicamente a capacidade da bateria, monitorizar dinamicamente a temperatura da bateria e detetar dinamicamente todas as informações da bateria;

2. A plataforma de formação utiliza o sistema de gestão de baterias de veículos elétricos puros de nova energia. Foi cuidadosamente desenvolvida para satisfazer as necessidades de ensino de veículos de nova energia. Esta plataforma de formação está equipada com um painel de deteção de funcionamento, um suporte móvel, um conjunto completo de sistema de gestão de baterias BMS, um conjunto de baterias de energia, etc.;

3. O painel de ensino está equipado com esquemas de circuitos coloridos completos de cada sistema. Os alunos podem comparar intuitivamente o painel de deteção de ecrã com o sistema real de gestão de baterias de veículos elétricos, compreender e analisar o princípio de funcionamento do sistema de gestão de baterias e facilitar aos professores a explicação do conhecimento do sistema de forma mais intuitiva;

4. A tampa protetora contra o pó da bateria de potência é removida da tecnologia original do automóvel, e a carcaça da bateria de potência é modelada de forma transparente através da tecnologia de conformação a quente, utilizando uma placa de acrílico de alta transparência, que está totalmente alinhada com o layout original do automóvel. O design de iluminação interna da tampa de acrílico de alta transparência permite a compreensão intuitiva da estrutura interna, do layout e do método de ligação da bateria. A tampa em acrílico de alta transparência pode ser utilizada para o ensino de princípios, sob a premissa de garantir a segurança;

5. O painel de ensino está equipado com nomes de componentes, terminais de cabos de computador, dispositivos de visualização dinâmica, etc., e um multímetro e um osciloscópio podem ser utilizados para detetar a resistência, a tensão, a frequência e a forma de onda de cada componente elétrico; é conveniente para os professores explicarem e medirem de forma mais intuitiva;

6. A estrutura é feita de perfis de liga de alumínio de alta qualidade e equipada com uma plataforma de operação para acomodar ferramentas, materiais e outros artigos, facilitando o ensino;

7. Acompanha manual do equipamento, que aborda a manutenção diária do equipamento, informação sobre manutenção, informação sobre resolução de problemas, especificações operacionais, procedimentos operacionais, precauções operacionais, etc.;

8. Utiliza um sistema mecânico oculto de resolução de problemas, que pode ser configurado através de terminais de ligação em forma de U. Pode simular eficazmente diversos fenómenos em caso de falha do sistema, melhorar a capacidade de julgamento de problemas dos alunos e proteger eficazmente a eficiência da utilização do equipamento;

III. Projetos de formação da plataforma de formação integrada teórica e prática do Sistema de Gestão de Baterias (BMS)

1. É possível compreender intuitivamente a estrutura interna, o layout e o método de ligação do conjunto de baterias. O invólucro transparente pode ser utilizado para o ensino de princípios, garantindo a segurança;

2. Análise dinâmica de dados, diagnóstico de avarias e resolução de problemas do sistema de gestão de baterias (BMS);

3. Análise de dados estáticos, diagnóstico de avarias e resolução de problemas do sistema de gestão de baterias (BMS);

4. Análise de dados do protocolo CAN, diagnóstico de avarias e resolução de problemas do sistema de gestão de baterias (BMS);

5. Análise de dados de célula única, diagnóstico de avarias e resolução de problemas do sistema de gestão de baterias (BMS);

6. Análise de dados de agrupamento de baterias de potência, diagnóstico de avarias e resolução de problemas;

7. Formação prática sobre os métodos de ligação e desconexão de conectores de alta e baixa tensão de conjuntos de baterias de potência;

8.Compreender a estrutura e o princípio de funcionamento do sistema de energia da bateria de potência;

9.Compreender a função de leitura de dados em tempo real do BMS, como a leitura de dados de tensão, temperatura e SOC da bateria de potência e a análise do estado de funcionamento;

10.Compreender o comando e a gestão de energia, a gestão térmica, o balanceamento de energia online e outras funções do BMS para a bateria de potência em funcionamento motorizado;

11. Dominar os métodos de carga e descarga das baterias de potência;

12.Compreender as alterações de dados durante o carregamento da bateria;

13. Dominar o diagnóstico de avarias em módulos de baterias de potência;

14. Conhecer as alterações de dados nas baterias de potência e o princípio de resposta do BMS;

15. Dominar os métodos de manutenção e deteção dos sistemas de baterias de potência;
