GLCG-RB Plataforma de formação abrangente em deteção e aplicação de sensores industriais

Ⅰ. Visão Geral do Equipamento

Esta plataforma de formação abrangente em deteção e aplicação de sensores industriais utiliza o PLC como núcleo da unidade de controlo principal e sensores industriais para o ensino. Os alunos podem instalar e depurar circuitos de sensores em locais de depuração industrial semelhantes, o que permite aos alunos compreender de forma vívida e profunda a utilização e deteção de diversos sensores em instalações industriais. Pode ser utilizada para um ensino inovador, para melhorar o ensino de sensores e para treinar os alunos na seleção de sensores industriais para aplicação, análise de falhas e diagnóstico.

Esta bancada experimental utiliza perfis de alumínio industrial para construir uma bancada de treino. A função adota um design de modelação, baseado principalmente numa variedade de cenários de pequenas aplicações, e cada modelo pode ser instalado de forma flexível na bancada. É composta por módulos como sensores digitais integrados, sensores analógicos, sensores inteligentes, unidades de controlo elétrico e bancos de equipamentos básicos. Os sensores de cada módulo utilizam sensores de nível industrial, que podem formar um pequeno sistema de forma independente. A ligação entre o sensor e o PLC e a porta de cablagem pode ser ligada ao painel de instrumentos com um conector de engate rápido para facilitar a operação.

Ⅱ. Recursos do Dispositivo

1. Elevada abrangência: Integra múltiplos projetos experimentais, como o ensino básico de PLC, a compreensão e utilização de sensores industriais.

2. Elevada adaptabilidade: A profundidade e a amplitude da experiência podem ser ajustadas de forma flexível de acordo com as necessidades, e a popularização e o aperfeiçoamento podem ser combinados organicamente de acordo com o progresso do ensino.

3. Alta consistência: Os dispositivos experimentais são selecionados de forma razoável e totalmente equipados, de modo a que os resultados de múltiplos grupos de experiências apresentem uma boa uniformidade, o que é conveniente para os professores organizarem e orientarem o ensino experimental.

4. Intuitividade elevada: Este dispositivo adota uma forma estrutural que combina o todo e o módulo. As tarefas de cada módulo experimental são claras e a operação e manutenção são simples.

5. Alta escalabilidade: Este dispositivo pode completar o design de projetos experimentais abrangentes e inovadores, de acordo com as necessidades reais de cenários da vida real ou industriais.

Ⅲ.  Composição do equipamento

1. Bancada de treino

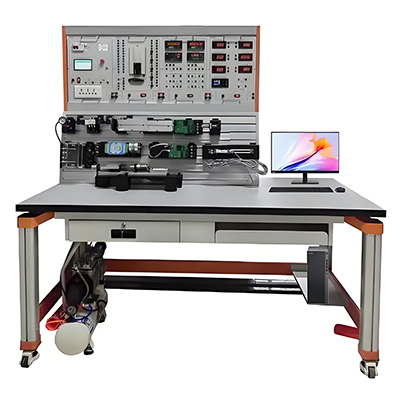

Esta plataforma de formação abrangente para deteção e aplicação de sensores industriais é construída principalmente com perfis de alumínio industrial, e a mesa é distribuída por ranhuras em T regulares, proporcionando uma plataforma de posicionamento para instalação ajustável de componentes funcionais. Os rodízios são instalados na parte inferior da bancada para facilitar a movimentação e a fixação do posto de trabalho; as dimensões totais de uma única bancada são de aproximadamente 1600 mm de comprimento × 950 mm de largura × 850 mm de altura. Cada conjunto de equipamentos está equipado com dois computadores que cumprem os requisitos.

2. Unidade de controlo elétrico

① Placa de aquisição de dados:

Pode recolher pontos de entrada e saída de sinais analógicos digitais. O software de suporte tem as seguintes funções: aquisição de dados experimentais em tempo real, processamento dinâmico ou estático e análise de dados.

② Controlador programável:

Configurado com PLC Siemens série 1200, CPU1214C CC/CC/CC: alimentação: CC 20,4-28,8 V, área de armazenamento de dados programáveis: memória de programa de 150 KB; equipado com módulo de comunicação série CM1241.

(1) Comunicação: Comunicação ProfiNET.

(2) Entrada digital, saída, entrada analógica, contador de alta velocidade: 14 DI entrada CC 24 V; 10 DQ saída de transístor 24 V CC; 2 AI entrada analógica 0-10 V CC; suporta até 6 contadores de alta velocidade.

(3) Número de portas: 1 porta Ethernet.

(4) Protocolos: Protocolo de transmissão TCP/IP, comunicação de segurança aberta do utilizador, comunicação S7, servidor web, OPC UA: servidor DA e outros métodos de comunicação.

③ Interface homem-máquina:

Configurada com ecrã táctil resistivo MCGS, adaptável ao ambiente industrial e com suporte para operação com luvas.

(1) Tamanho: Ecrã LCD TFT de 7 polegadas;

(2) Resolução: 800*480;

(3) Interface série: RS232*1; RS485*1; compatível com o protocolo Modbus RTU;

(4) Porta Ethernet: 10/100M adaptável, compatível com o protocolo Modbus TCP;

④ Software de processamento de vídeo e imagem:

Os dados recolhidos pelo sensor visual e pelo sensor de imagem podem ser processados e analisados por software. Pode realizar diversas operações, como remoção de ruído e filtragem, correção de cor, correção geométrica, deteção de bordos, análise de textura, etc. na imagem original.

⑤Sensores industriais:

Inclui uma variedade de sensores industriais, tais como sensores de iluminação, sensores de temperatura e humidade, sensores infravermelhos piroelétricos, sensores de gás combustível, sensores de fumo, sensores fotoelétricos, sensores Hall, codificadores, módulos de leitura/gravação RFID, sensores de marcação de cor, sensores visuais, sensores de fluxo, sensores de nível de água, sensores de impressão digital, sensores de proximidade de metal e outros equipamentos de deteção.

Objetos de controlo:

Equipado com uma variedade de objetos atuadores, tais como luzes vermelha, verde, amarela e outras cores, motores de passo (incluindo controladores), módulos de fonte de temperatura, pequenas bombas de água, etc., como os principais componentes de acionamento do sistema de controlo, convertendo as instruções de controlo em ações físicas reais para ajuste dinâmico e controlo adaptativo do sistema de controlo.

Ⅳ. Experimentos de referência

1. Experimento de iluminância

2. Experiência de temperatura

3. Experimento de humidade

4. Experiência de alarme infravermelho

5. Experiência de alarme de gás combustível

6. Experiência de alarme de fumo

7. Características e aplicações dos sensores fotoelétricos

8. Características e aplicações dos sensores de indução magnética

9. Características e aplicações dos sensores indutivos

10. Aplicação de codificadores

11. Aplicação de RFID

12. Características e aplicações dos sensores de marca de cor (reconhecimento de várias cores)

13.º Sistema de código QR

14. Experiência de reconhecimento de vídeo e imagem (cor, forma, etc.)

15. Experiência de deteção de fluxo

16. Experiência de monitorização do nível de água

17. Experiência de reconhecimento facial

18. Experiência de reconhecimento de impressões digitais

19. Experiência de interruptor fotoelétrico

20. Experiência de deteção de metais

21. Experiência de medição de velocidade

Versão síncrona para PC:
