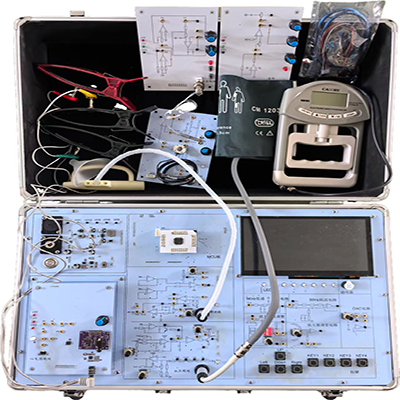

GL-SY-02 caixa de experiências com sensor médico

A caixa de experiências com sensores médicos GL-SY-02 combina a placa-mãe da caixa de experiências com vários módulos de teste independentes de forma organizada para experiências de medição de acordo com as necessidades de utilização das faculdades e universidades médicas. O layout da placa de circuito da caixa de experiências com sensores médicos é razoável e intuitivo, além de altamente prático. Os módulos são fáceis de utilizar e de organizar, atendendo aos diversos requisitos experimentais de medição de sensores biomédicos, design de sistemas de microcomputadores médicos, análise de sinais médicos e processamento de imagens, entre outros. Pode desenvolver as capacidades de aplicação dos estudantes em áreas da engenharia médica, como a tecnologia eletrónica, a tecnologia de deteção e processamento de sinais e a tecnologia de inteligência artificial.

I. Configuração detalhada

(I) Módulo de função pulmonar

Função: Pode medir a capacidade vital, capacidade vital forçada, fluxo expiratório, etc.

1. Erro de repetibilidade: ≤0,1%;

2. Pode ser seleccionado filtro passa-baixo de segunda ordem de 10 Hz;

3. Gama de medição: 0-10 kPa;

4. Precisão: 0,25%.

(II) Módulo de temperatura

Função: Equivalente a um monitor, que pode monitorizar as alterações da temperatura corporal do paciente em tempo real.

1. Corrente constante garante a sua estabilidade;

2. Filtro passa-baixo de segunda ordem de 10 Hz opcional;

3. O sensor é plugável e previne os transitórios de alta tensão;

4. Intervalo de 0 a 100 °C. Erro:<2,5%. Tempo de estabilização: 30 s.

(III) Módulo de oxigénio no sangue

Função: Equivalente a um oxímetro médico, que pode medir a frequência cardíaca e a saturação de oxigénio no sangue.

1. Ampliação ajustável;

2. Com filtro passa-baixo de segunda ordem de 10 Hz;

3. O sensor é plugável e previne os transitórios de alta tensão;

4. Luz infravermelha com comprimento de onda de 940 nm/luz vermelha com comprimento de onda de 660 nm, intervalo de teste: 70%-100%

(IV) Módulo de impulsos

Função: Equivalente a um monitor, pode medir a frequência do pulso, pressão sistólica, pressão diastólica, etc.

1. O sinal pré-estágio é amplificado 7 vezes e a amplificação pós-estágio é ajustável;

2. Possui um filtro passa-baixo de segunda ordem de 10 Hz;

3. Pode prevenir transitórios de alta tensão;

4. Gama de medição: 0-50 g, nível de precisão: 5%, erro de repetibilidade: ≤ 3%.

(V) Módulo de ECG

Função: Equivalente a um eletrocardiógrafo, pode medir a frequência cardíaca, amplitude da onda P, amplitude da onda R, amplitude da onda T, tempo P-R, tempo QRS, tempo Q-T, tempo da onda T.

1. Amplificação pré-estágio de 30 vezes, e a amplificação pós-estágio é ajustável;

2. Possui um filtro passa-baixo de segunda ordem de 10 Hz.

(VI) Módulo de pressão arterial

Função: Medir as alterações da pressão arterial na artéria através da análise das características da forma de onda.

1. Valor da pressão: 60-110 mmHg; 90-190 mmHg;

2. Precisão: ≤ 3%.

(VII) Módulo de força de preensão

Função: Através da força de preensão humana, podem ser realizados treinos de reabilitação e testes de força dos dedos.

1. Alcance de preensão: 300-500 N;

2. Saída: sinal de 0-5 V, 0-10 V, 4-20 mA;

3. Autorrecuperação elástica.

Ⅱ. Projetos experimentais

(I) Desenhos experimentais de aquisição de sinais fisiológicos

1. Experiência de função pulmonar; aquisição de sinais, condicionamento, computador ou microcomputador de chip único para cálculo e processamento, e apresentação dos resultados;

2. Experiência de temperatura; aquisição de sinais, condicionamento, computador ou microcomputador de chip único para cálculo e processamento, e apresentação dos resultados;

3. Experiência de oxigénio no sangue; aquisição de sinais, condicionamento, computador ou microcomputador de chip único para cálculo e processamento, e apresentação dos resultados;

4. Experiência de velocidade de onda de pulso; aquisição de sinais, condicionamento, computador ou microcomputador de chip único para cálculo e processamento, e apresentação dos resultados;

5. Experiência de ECG; aquisição de sinais, condicionamento, computador ou microcomputador de chip único para cálculo e processamento, e apresentação dos resultados;

6. Experiência de pressão arterial; Aquisição de sinais, computador ou microcomputador de chip único para cálculo e processamento, e apresentação de resultados;

7. Experiência de força de preensão; aquisição de sinais, condicionamento, computador ou microcomputador de chip único para cálculo e processamento, e apresentação de resultados;

(II) Desenho de experiência de circuito

1. Ajuste e configuração do ganho do amplificador operacional;

2. Configuração do filtro passa-baixo e da frequência de corte do circuito notch;

3. Circuito gerador de onda quadrada, onda sinusoidal e onda triangular;

4. Circuito de ajuste de zero;

5. Programação e download para microcomputador de chip único:

1) Experiência de E/S;

2) Controlo de LED;

3) Controlo de buzzer;

4) Configuração e controlo da conversão A/D;

5) Controlo da saída da conversão D/A.

Esta caixa de experiências com sensor médico pode ser aplicada em medicina básica, clínica médica, medicina de imagem e outras áreas.
