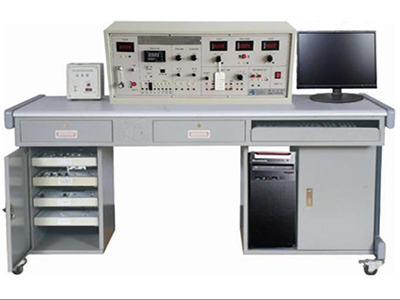

GL-SY bancada de testes de sensores médicos

A bancada de testes de sensores médicos GL-SY é um novo produto que satisfaz as necessidades de engenharia biomédica, medicina e outras áreas. Esta bancada de testes de sensores médicos é utilizada principalmente para o ensino experimental de cursos como "Princípios de Sensores Médicos e Tecnologia de Detecção" em universidades e escolas médicas.

I. Composição do produto

A bancada de testes de sensores médicos GL-SY é constituída por cinco partes: a consola principal, sensores e módulos experimentais correspondentes, sistema de aquisição de dados e mesa experimental.

1. Parte da consola principal:

Fornece alimentação CC regulada e instrumentos de exibição de tensão, frequência, velocidade e outros instrumentos de alta estabilidade.

2. Parte do sensor e módulo experimental:

A deteção de sinais biológicos desta bancada de testes de sensores médicos cumpre os requisitos de segurança dos instrumentos médicos, e a corrente de fuga de cada sensor de deteção para o corpo humano é inferior a 10 µA. A aquisição de dados de sinais biológicos é recolhida e processada pelo sistema de aquisição de dados da versão V10.2.

Ⅱ. Configuração do sensor

1. Sensor de som cardíaco 0,1-1500 Hz, descrição da curva do som cardíaco

2. Resposta em frequência do sensor de batimentos cardíacos 0,1-1000 Hz, descrição da curva do eletrocardiograma, sensibilidade 1 mv/cm

3. Sensor de impulsos: deteção em tempo real de vários impulsos, descrição da curva de impulsos

4. Sensor de onda respiratória: resposta em tempo real ao medidor de frequência respiratória, forma de onda respiratória, rácio respiratório

5. Intervalo de medição do sensor de pressão arterial: 50-300 mmHg

6. Intervalo de medição do sensor de temperatura corporal: 35 ℃-43 ℃

7. Sensor de deformação resistiva: 0-500 g (200), precisão ±0,5%

8. Gama do sensor capacitivo: ±2,5 mm, precisão ±3%

9. Gama do sensor de deslocamento Hall: ±1 mm, precisão ±2%

10. Gama do sensor de deslocamento de corrente parasita: 1 mm, precisão: ±2%

11. Sensor de temperatura integrado - temperatura ambiente -120°C

12. Resistor de platina Pt100 - Temperatura normal -200°C

13. Resistor de cobre Cu50 - Temperatura normal -150°C

14. Termopar tipo K - Temperatura normal -200°C

15. Termopar tipo E - Temperatura normal -200°C

16. Sensor de gás 50-2000ppm

17. Sensor de humidade 10-95%HR

18. Compensador de extremidade fria do termopar

19. Termopar tipo K

20. Fonte de aquecimento<150°C (ajustável)

Ⅲ. Módulo sensor

1. Módulo de medição do som cardíaco

2. Módulo de medição de batimentos cardíacos

3. Módulo de medição de impulsos

4. Módulo de medição do fluxo respiratório

5. Módulo de medição de ondas respiratórias

6. Experimento do tipo deformação resistiva Modelo

7. Modelo de experiência com sensor capacitivo

8. Modelo de experiência com sensor Hall

9. Modelo de experiência com deslocamento por correntes parasitas

10. Modelo de experiência com sensor de temperatura

Ⅳ. Artigos experimentais

1. Experiência de medição da diferença de pressão na respiração

2. Experiência de medição da pressão arterial

3. Experiência de medição do som cardíaco

4. Experiência de medição do pulso

5. Experiência com característica de deslocamento do sensor capacitivo. Experiência com característica de deslocamento do sensor Hall sob excitação CC

6. Experiência com característica de deslocamento do sensor de correntes parasitas

7. Material do objeto de teste para eletricidade. Experiência sobre a influência das características dos sensores de correntes de Foucault

8. Experiência sobre a influência da área do corpo medida nas características dos sensores de correntes parasitas

9. Experiência sobre as características de temperatura de sensores de temperatura integrados

10. Experiência sobre as características de temperatura de resistências de platina

11. Experiência sobre as características de temperatura de resistências de cobre

12. Experiência sobre a medição de temperatura de termopares tipo K

13. Experiência sobre a medição de temperatura de termopares tipo E

14. Experiência sobre a Compensação da temperatura da extremidade fria de termopares

15. Experiência principal de sensores de gás sensíveis ao álcool

16. Experiência com sensores de humidade

17. Experiência de desempenho de ponte de braço único de extensómetros de folha metálica

18. Experiência de desempenho de meia ponte de extensómetros de folha metálica

19. Experiência de desempenho de ponte completa de extensómetros de folha metálica

20. Experiência comparativa sobre o desempenho de extensómetros de folha metálica de braço único, meia ponte e ponte completa

21. Experiência sobre a influência da temperatura em extensómetros de folha metálica

22. Aplicação de ponte completa CC - experiência à escala eletrónica
