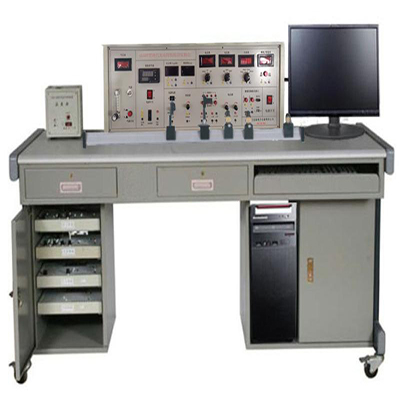

GLGDT Bancada de ensaios abrangente de características fotoelétricas modernas

Ⅰ. Visão Geral

A plataforma experimental abrangente de características fotoelétricas modernas GLGDT é um sistema experimental multifuncional que integra luz, maquinaria e eletricidade. O sistema abrange uma vasta gama de conteúdos e pode conduzir experiências sobre os princípios, características e parâmetros de desempenho de diversos dispositivos, tais como fontes de sinal e detetores fotoelétricos utilizados na comunicação ótica, controlo de informação e deteção fotoelétrica. Pode também conduzir uma série de experiências fotoelétricas, como a transmissão de luz, a aplicação de sensores fotoelétricos, a análise da intensidade luminosa e a contagem de franjas de moiré. A plataforma experimental utiliza um monocromador totalmente automático para realizar a medição contínua das características espectrais dos dispositivos fotoelétricos, sendo que os resultados experimentais são apresentados diretamente em gráficos no computador; o método de câmara CCD é utilizado para realizar a contagem e micrometria automáticas de franjas de moiré; a imagem de difração de fenda única é recolhida e processada pelo método da câmara CCD para realizar a exibição da distribuição bidimensional e tridimensional da intensidade da luz difratada. O sistema adota um método de combinação modular, e diferentes áreas podem ter menus diferentes. O sistema fornece circuitos abertos e caminhos óticos, que estabelecem a base para que os alunos compreendam e dominem melhor os princípios e utilizem corretamente os dispositivos fotoelétricos, para que possam aprender a selecionar sensores de forma razoável e dominar os princípios e métodos de deteção através de experiências. É adequado para o ensino de experiências em cursos de informação optoelectrónica, informação electrónica, metrologia e testes, etc.

Ⅱ. Sensores e fontes de luz

1. Fotodíodo: Comprimento de onda 880 nm, tensão<10 V, corrente de escuridão ≤0,2 µA

2. Fototransistor: Comprimento de onda 880 nm, tensão ≤10 V, corrente de escuridão ≤0,3 µA

3. Fotoresistência: Fotoresistência Cds, potência nominal 20 mW, resistência à escuridão ≥5 MΩ

4. Fotocélula de silício: Comprimento de onda 700 nm, tensão de circuito aberto 300 mV

5. Díodo laser: Comprimentos de onda de emissão de 650 nm e 980 nm, respetivamente

6. Díodo emissor de infravermelhos: Comprimento de onda de pico 940 nm, tensão 10 V

7. Diodo emissor de luz: LED vermelho e branco LED

8. Fotómetro 1-1999Lx

9. Medidor de potência óptica 1-1999mW

10. Lente CCD de imagem a cores 3,5-8mm 1:1,4 1/3″

11. Sensor de franjas de moiré com grelha de transmissão de 50L/mm

12. Diodo de avalanche Tensão 200V, comprimento de onda de resposta 880nm

13. Área de sensibilidade espectral do tubo fotomultiplicador 300~700nm

14. Lâmpada de bromo-tungsténio Tensão 12V, emissão de luz branca, ampla gama de comprimento de onda

15. Comprimento de onda de pico da lâmpada de mercúrio de baixa pressão a 546,07nm

Ⅲ. Módulos experimentais

1. Módulo do dispositivo fotoelétrico (I)

2. Módulo do dispositivo fotoelétrico (II)

3. Módulo do dispositivo fotoelétrico (interruptor ótico)

4. Módulo do dispositivo fotoelétrico (modulação ótica)

5. Módulo fotómetro

6. Módulo de alta tensão com tubo fotomultiplicador

7. Módulo medidor de potência de luz visível

8. Módulo experimental para medição da velocidade do sensor fotoelétrico

9. Circuito amplificador de ganho auto-elecionado

IV. Projetos Experimentais

1. Experiência de modulação e desmodulação óptica

2. Experiência de chave fotoelétrica de transmissão

3. Experiência de características do detetor fotoelétrico = Experiência

4. Experiência de conhecimentos básicos de fotoeletricidade

5. Experiência de chave fotoelétrica reflexiva infravermelha

6. Experiência de calibração de monocromador

7. Medição da velocidade do sensor de velocidade fotoelétrico

8. Experiência de sensor infravermelho piroelétrico

9. Experiência de características espectrais de LED e LD

10. Experiência de distribuição espacial da intensidade luminosa de LED e LD e medição do ângulo de meio valor

11. Experiência de características volt-ampere (V/I) e de conversão electro-óptica (P/I) de LED e LD

12. Experiência de características do fotodíodo de avalanche APD (tensão inversa, corrente de escuro, características de multiplicação)

13. Experiência de características do tubo fotomultiplicador PMT (corrente escura, características volt-ampere do cátodo e ânodo)

14. Resposta espectral do fotodetector e escuridão Experiência de teste atual

15. Experiência com características de fotodetetores (fotodíodo, fototransistor, fotorresistor, fotocélula)

16. Medição de velocidade de sensor fotoelétrico de velocidade

17. Experiência com chave fotoelétrica reflexiva de infravermelhos

18. Experiência com fonte de luz e modulação e desmodulação de luz

19. Experiência com sensor infravermelho piroelétrico

20. Experiência com chave fotoelétrica de transmissão

21. Experiência com contagem de franjas de moiré e micrómetro

22. Experiência com análise da intensidade luminosa por difração de fenda única

23. Experiência com características espectrais de LED e LD

24. Experiência com distribuição espacial da intensidade luminosa e medição do ângulo de meio valor de LED e LD

25. Experiência com características volt-ampere (V/I) e conversão electro-óptica (P/I) de LED e LD

26. Experiência com características de fotodíodo de avalanche APD (tensão inversa, corrente de escuro, características de multiplicação)

27. Características do tubo fotomultiplicador (corrente escura, cátodo e ânodo) Experiência de teste (características volt-ampere)

28. Experiência de teste de responsividade espectral de fotodetetores e corrente escura
