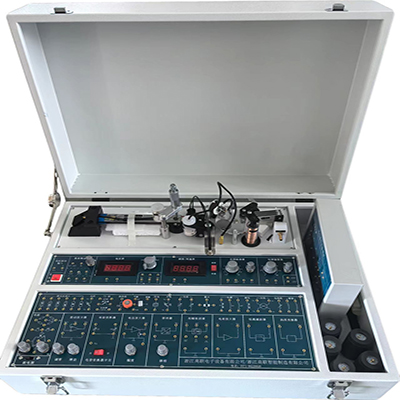

GL998C Caixa de experiência abrangente de sensor

Ⅰ. Configuração da caixa de experiências completa do sensor GL998C

1. Sensor de deformação metálica

Valor da resistência à deformação da platina: 350Ω×4, lâmina de compensação de temperatura: 350Ω×2

2. Sensor termopar

Resistência CC: 10Ω

3. Transformador diferencial

Gama: ≥5 mm Resistência CC: 5Ω-10Ω

4. Sensor solenóide indutivo: Gama ≥5 mm

5.º Sensor de deslocamento por corrente parasita:

Gama: 3 mm, Resistência CC: 1Ω-2Ω

6.º Sensor Hall

Placa Hall semicondutora linear produzida pela JVC, Japão, Gama: ±3 mm

7. Sensor magnetoelétrico

Resistência CC: 30Ω-40Ω, Sensibilidade: 0,5 V/m/s

8. Acelerómetro Piezoelétrico

Frequência de ressonância: >35Hz

9. Sensor capacitivo

Gama: ±5mm

10. Sensor de pressão piezoresistivo

Gama: 15Kpa, fonte de alimentação: ≤4V

11. Sensor de fibra ótica

Precisão: ±1mm

12. Sensor de temperatura da junção PN

Sensibilidade: -2mV/°C

13. Termistor

10KΩ a 25°C

14.º Sensor de gás (álcool)

Gama de medição: 50-2000ppm

15. Sensor de humidade

Gama de medição: 10%R11--95%HR

16. Sensor fotoelétrico de velocidade

n≤2400r/min

17. Sensor fotorresistente

Resistência no escuro ≥25MΩ

18. Fotodíodo infravermelho

Comprimento do lado do pico 8600-9000A° Tensão ≤10V Corrente de escuro ≤0,2μA

19. Fototransistor infravermelho

Comprimento do lado do pico 8600-9000A° Tensão ≤10V Corrente de escuro ≤0,3μA

20. Fotocélula de silício

Comprimento de onda de pico 0,8-0,95μm, tensão de circuito aberto 450-600mV

21. Módulo de experiência de patch de corrente parasita

22. Sensor infravermelho piroelétrico: infravermelho distante

23. Dois gabaritos ópticos

24. Alarme piroelétrico

25. Sonda piroelétrica

Ⅱ. Desenhos experimentais da caixa de experiências abrangente do sensor GL998C

1. Desempenho do extensómetro - ponte de braço único Experiência

2. Experiência de comparação de braço único, meia ponte e ponte completa

3. Experiência de temperatura e compensação com extensómetro

4. Experiência com extensómetro - ponte completa CA

5. Experiência com defasador

6. Experiência com detector sensível à fase

7. Experiência com termopar

8. Aplicação de ponte completa CA - medição de amplitude

9. Aplicação de ponte completa de corrente - escala eletrónica um

10. Desempenho do transformador diferencial

11. Experiência de compensação de tensão residual de ponto zero do transformador diferencial

12. Calibração do transformador diferencial

13. Aplicação do transformador diferencial - medição de vibrações

14. Aplicação do transformador diferencial - escala electrónica dois

15. Desempenho do sensor solenóide diferencial em deslocamento estático

16. Desempenho do sensor solenóide diferencial em deslocamento dinâmico

17. Calibração estática do sensor de correntes parasitas

18. Influência do material medido nas características do sensor de correntes parasitas

19. Superfície diferencial Características estáticas e dinâmicas Experiência com sensor de capacitância integrado

20. Aplicação do sensor de correntes parasitas - escala eletrónica três

21. Características de deslocamento estático da excitação CC do sensor Hall

22. Aplicação do sensor Hall - escala eletrónica quatro

23. Experiência com características de deslocamento estático da excitação CA do sensor Hall

24. Aplicação do sensor Hall - medição de amplitude

25. Experiência de desempenho do sensor magnetoelétrico

26. Experiência de resposta dinâmica do sensor piezoelétrico

27. Efeito da capacitância do fio do sensor piezoelétrico no amplificador de tensão e no amplificador de carga

28. Experiência com sensor de pressão piezoresistivo de silício difuso

29. Resposta dinâmica de feixes duplos paralelos - Efeitos sinusoidais em regime permanente

30. Aplicação de sensores de correntes parasitas - medição de amplitude

31. Experiência com sensor de deslocamento de fibra ótica

32. Experiência de medição de temperatura do sensor de temperatura da junção PN

33. Experiência de demonstração de medição da temperatura do termistor

34. Experiência com resistor de humidade (HR)

35. Experiência com sensor de gás

36. Experiência com sistema de aquisição de dados - exemplo de aquisição dinâmica

37. Experiência com sistema de aquisição de dados - exemplo de aquisição estática

38. Experiência de medição de velocidade com sensor fotoelétrico reflexivo

39. Experiência com características de fotocélulas de silício

40. Experiência com características de fotodíodo e transístor

41. Experiência com fotorresistor

42. Experiência piroelétrica no infravermelho distante
