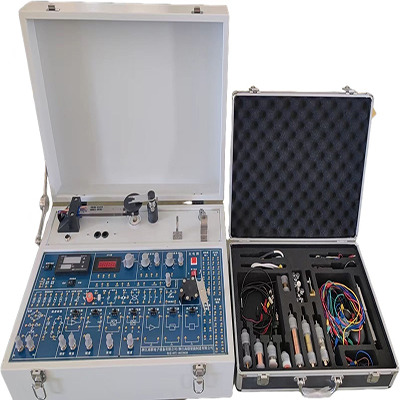

GL-XS-01 caixa de experiências com sensores

Ⅰ. Visão Geral da Caixa de Experiências com Sensores

1. A Caixa de Experiências com Sensores GL-XS-01 adota a tecnologia avançada contemporânea de deteção e controlo de sensores e processamento de informação, adere ao conceito geral de design modular e confere à caixa de experiências com sensores GL-XS-01 uma grande escalabilidade para se adaptar às necessidades de desenvolvimento de deteção automática, controlo automático e disciplinas eletrónicas. Aproveita as novas tecnologias e melhora o treino de conhecimentos básicos. É adequada para um ensino experimental inovador e aberto, o que contribui para o desenvolvimento da capacidade profissional abrangente dos alunos.

2.º A estrutura do dispositivo e o circuito de teste são otimizados. A placa de circuito de processamento do sensor adota a tecnologia de processo de patch SMT, que possui uma elevada fiabilidade de montagem e uma forte resistência à vibração. Comparado com a tecnologia tradicional de plug-in e processo discreto, o patch SMT utiliza componentes de chip, pelo que é firmemente montado. O dispositivo geralmente tem ou não fio de curto-circuito, o que reduz a influência da indutância e da capacitância parasitas, melhora as características de alta frequência do circuito, reduz a interferência eletromagnética e de radiofrequência e tem um desempenho técnico estável e fiável devido ao baixo consumo de energia adicional.

3. O regulador é desenvolvido de forma independente para suportar mais entradas de sinal do sensor.

4. A tecnologia de controlo PID é mais estável e conveniente para a expansão do modo de controlo.

5. O dispositivo de teste de velocidade possui um design inteligente e prático, suportando vários sensores de velocidade do mercado e atendendo à utilização de diferentes sensores de velocidade adquiridos externamente.

6. A placa de aquisição é desenvolvida e atualizada de forma independente, adotando soluções de nível industrial, alcançando uma elevada precisão de medição e gama dinâmica, atendendo às exigências de investigação e desenvolvimento científico. Os principais indicadores técnicos são os seguintes:

1) Possui 8 entradas analógicas: 6 entradas de tensão single-ended ou 3 entradas diferenciais e 2 entradas de corrente;

2) Resolução ADC: 12 bits;

3) Taxa de amostragem: 100K/s (em todos os canais), não inferior a 200K/s num único canal;

4) Múltiplos métodos de amostragem: amostragem temporizada, amostragem de comprimento fixo, amostragem em passo único, amostragem em tempo real;

5) Filtragem passa-baixo de entrada, proteção contra sobretensão;

6) Possui 16 entradas digitais (chaves); Saída: 8 entradas, 8 saídas;

7) Suporta saídas em forma de onda: onda sinusoidal, onda quadrada, onda triangular, onda dente de serra, forma de onda arbitrária;

8) Frequência da forma de onda ajustável: gama de 0 a 10000Hz.

9) Suporta o protocolo de comunicação 485.

10) Suporta o protocolo de comunicação Modbus.

7. A caixa principal da caixa de experiências com sensor GL-XS-01 possui uma estrutura inovadora e adota o design da proporção áurea. Tem uma bela aparência e espaço adequado, o que a torna mais conveniente para os alunos operarem e realizarem experiências. O corpo da caixa é branco e o painel principal é azul claro, combinando harmoniosamente e não cansando visualmente; uma haste de suporte tipo mola é projetada no exterior da caixa principal e da tampa da caixa, e a tampa da caixa é fechada de forma segura e lenta após a conclusão da experiência.

Ⅱ. Projetos experimentais

1. Experiência de desempenho de um extensómetro de lâmina metálica com ponte de braço único

2. Experiência de desempenho de meia ponte com extensómetro de lâmina metálica

3. Experiência de desempenho de ponte completa com extensómetro de lâmina metálica

4. Experiência comparativa de desempenho de um extensómetro de lâmina metálica com ponte de braço único, meia ponte e ponte completa

5. Experiência de influência da temperatura com extensómetro de lâmina metálica

6. Aplicação de ponte completa CC - experiência em balança eletrónica

7. Aplicação de ponte completa CA - experiência de medição de vibração

8. Experiência de medição de pressão com sensor de pressão piezoresistivo de silício difuso

9. Experiência de desempenho com transformador diferencial

10. Experiência sobre a influência da frequência de excitação nas características do transformador diferencial

11. Experiência de compensação de tensão residual no ponto zero do transformador diferencial

12. Aplicação de transformador diferencial - experiência de medição de vibração

13. Experiência de característica de deslocamento do sensor capacitivo

14. Experiência de característica dinâmica do sensor capacitivo

15. Experiência da característica de deslocamento do sensor Hall sob excitação CC

16. Experiência de característica de deslocamento do sensor Hall sob excitação CA

17. Experiência de medição de velocidade de Hall

18. Experiência de medição de velocidade do sensor magnetoelétrico

19. Medição de sismos usando o princípio magnetoelétrico

20. Experiência de medição de vibração do sensor piezoelétrico

21. Experiência com características de deslocamento do sensor de correntes parasitas

22. Influência do material do objeto medido nas características do sensor de correntes parasitas

23. Influência da área do objeto medido nas características do sensor de correntes parasitas

24. Experiência com medição de vibração do sensor de correntes parasitas

25. Experiência com medição de velocidade do sensor de correntes parasitas

26. Experiência com características de deslocamento do sensor de fibra ótica

27. Experiência com medição de vibração do sensor de fibra ótica

28. Experiência com medição de velocidade do sensor de velocidade fotoelétrico

29. Outras soluções para medir a velocidade utilizando sensores fotoelétricos

30. Experiência com características de temperatura do sensor de temperatura integrado

31. Experiência com características de temperatura da resistência da platina

32. Experiência com medição de temperatura do termopar tipo K

33. Experiência com o princípio do sensor de gás sensível ao álcool

34. Experiência com sensor de humidade

35. Experiência com medição de temperatura do sensor de temperatura da junção PN

36. Experiência com desempenho do termistor NTC

37. Experiência com sistema de aquisição de dados (estático) Exemplo)

38. Experiência com sistema de aquisição de dados (exemplo dinâmico)
